发电机中性点接地电阻柜
发电机中性点接地电阻柜

一、电阻柜概述
保定众达电气有限公司生产的发电机中性点接地电阻柜.产品精度高、安装方便,外形美观、线性度好、运行可靠,该产品已用于国家许多重点工程.生产的0.4KV~35KV的发电机中性点接地电阻柜是发电机组中采用高阻接地的专用成套装置.我公司生产的接地电阻柜已经广泛用于各大电厂、冶金、石化系统及供电系统,积累了非常丰富的生产和运行经验.
二、电阻柜技术指标
电力系统中性点(主要是指发电机和变压器的中性点)的运行方式有中性点不接地、中性点经消弧线圈或电阻接地、中性点直接接地三种。电力系统中性点的运行方式不同,其技术特性和工作条件也不同,因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样.中性点通过电阻器接地可以把故障电流限制到适当值,一方面使继电保护有足够的灵敏度和选择性,同时又使故障点仅可能发生局部轻微损伤,把暂态过电压限制到正常线电压对中性点电压的2.6倍,限制电弧的重燃,防止弧光间隙过电压损坏主设备,同时对防止铁磁谐振过电压,也有显著作用.

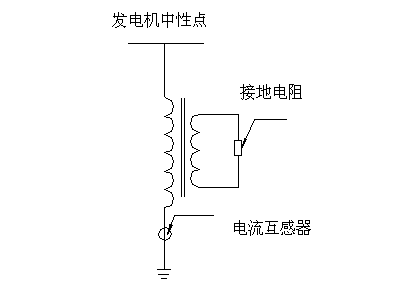

发电机中性点接地电阻柜大型机组一般采用接地变加二次电阻器方式;柴油机组及小型机组一般采用中性点电阻直接接地方式.

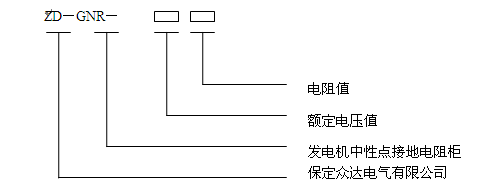

三、电阻柜型号说明


四、电阻柜使用条件
1、一般用于户内,户外订货时请注明.
2、海拔不高于3500米,高原地区由于海拔高,散热差,订货时请注明.
3、环境温度:—40℃~+70℃,相对湿度不大于85%.
4、周围环境中无易燃易爆、无腐蚀性气体及导电尘埃.
5、使用于50Hz和60Hz系统中.
6、风压:不大于700Mpa(相当于风速34m/s) .
7、地震烈度:不大于8级 .
8、覆冰厚度:不大于15mm.
五、电阻柜产品特点
1、电阻器采用****不锈钢材质,电导率高,温度系数高,****可耐1400℃的高温,耐腐蚀,稳定性好.
2、柜内接地变压器采用干式变压器,容量大,耐冲击.
3、电阻柜一般用于户内,柜体采用喷塑冷轧钢板或不锈钢板制成.
4、产品可以增加接地记录装置,记录电阻接地的次数.
5、可加装隔离开关,检修方便.
6、可加装智能监测保护装置,可以红外监测电阻器温度、柜内温度、接地电流及接地次数等.
六、电阻柜技术数据


产品型号

发电机
额定电压
KV

变压器一
次侧电压
KV

变压器二次侧电压
V

变压器
容量
KVA

额定
电阻

ZD-GNR

6.3~24

(6.3~24)/√3

220

30-50

用户要求
