在2PT柜中如何加装微机消谐
发布人:管理员   发布时间:2022-1-24

目前,我国10kV线路普遍采用三相三线制。出于经济性、适用性和维护方便的考虑,计量只能采用三相三线制,可配备2PT和3PT。出于经济原因,通常使用2pt和2ct。除非用户有特殊要求,否则可以使用3pt和3ct。如果使用3pt,次级电路可以形成三角形连接。一次消谐器安装在中性点与地之间,微机消谐装置安装在PT的开三角上,保证共用保护系统的正常运行。2PT柜内的电压互感器采用V-V接线,主要用于测量、计量和绝缘监测。不存在中性点接地的问题(与接地电容相比,电网不可能充放电),也不需要安装消谐装置。
有些客户要求安装一次消谐器和微机消谐装置,或者安装消弧消谐柜,但消弧消谐柜成本太高。我该怎么办?
电力系统中性点运行方式:三相交流电力系统中,发电机和变压器中性点作为电源的运行方式有三种:一是电源中性点不接地;二是电源中性点通过消弧线圈接地;二是电源中性点直接接地。前两者统称为非有效中性点接地或小电流接地系统,后两者直接称为有效中性点接地或大电流接地。
一般来说,PT柜装有消谐装置,是指安装在6-35kV电磁电压互感器一次绕组Y0接线中性点与地之间的非线性电阻,起阻尼和限流作用。主要用于变电站经常遇到的6-35kv发电和电网中性点不接地系统。微机消谐装置安装在电压互感器柜两侧的互感器开口处,微机消谐装置安装在PT三角处。这是连接在电压互感器次级开口处的阻尼电阻。它可以周期性地检测开路三角电压,消除铁磁谐振,报警和记录故障信息。

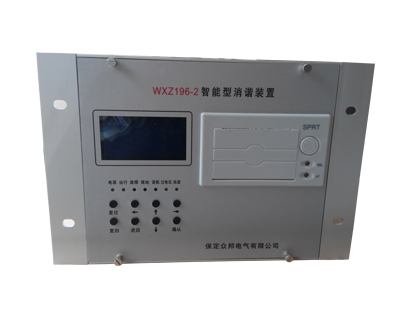

微机消谐装置
